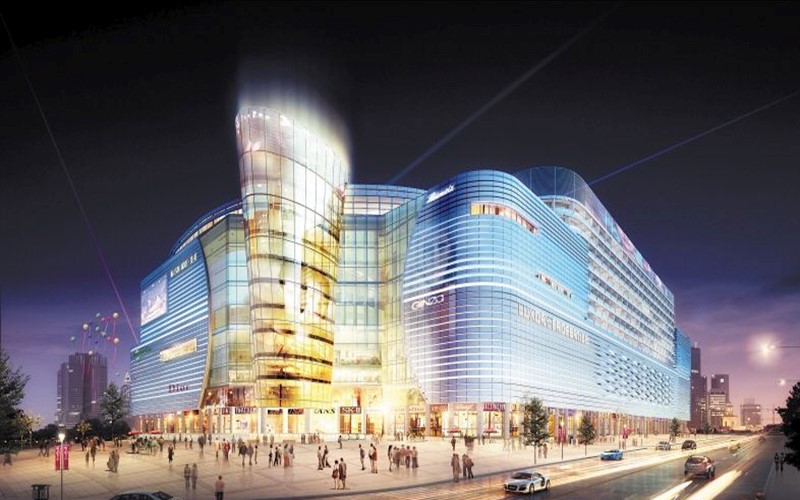

現場城市綜合體，一般規模體量都比較大，建筑中央空調機組龐大，通風設備、照明和電梯設備眾多，這些設備的變頻機構、控制部件以及計算機系統設備都是典型的非線性負載，產生的諧波流入配電系統，污染電網，不僅會對無功功率補償設備造成潛在影響，還會影響各類電氣設備正常運行，降低系統效率，增加電力成本。諧波電力直接導致中性線嚴重過載，會使電纜、變壓器的溫度升高，引起電容超濕或者爆炸，降低其他電氣設備的使用壽命，對配電系統安全可靠運行有著重大影響。
解決方案
1、采用SVG無功補償裝置，提高供電可靠性和電能質量的傳統做法是加設晶閘管投切電容、晶閘管控制電抗器和磁控電抗器等無功補償設備，并采用LC濾波器減小諧波畸變的影響，與傳統的無功補償裝置相比，SVG能夠?qū)崟r動態補償，不會發生過補、欠補，可以穩定系統電壓，SVG的補償容量一般按照變壓器容量的30%來選擇；
2、采用APF有源濾波裝置，配電系統中負載主要照明、電梯、中央空調等等，其中照明等單相負載設備主要產生了3次諧波，而電梯、中央空調等使用了變頻器驅動的負載主要產生了5/7/11/13次諧波。針對建筑恒業電網諧波現狀，智力諧波的最佳解決方案是才有源濾波技術，一般而言，有源濾波器受控電流源與一個產生諧波的負荷并聯連接，該受控電力產生于負荷的諧波電力大小相同相位相反的補償電流以此來消除負荷產生的諧波對配電網的影響。
